Automazione degli edifici
Woertz dà vita agli edifici attraverso una gestione intelligente e sostenibile degli edifici. Il nostro innovativo sistema di cavi piatti riduce la quantità di cavi fino all’80%, promuove l’efficienza energetica e consente installazioni flessibili ed economiche. Ideale per uffici, hotel, ospedali e cantieri navali.
Woertz mette in moto gli edifici
Il vostro edificio provvede autonomamente a un ottimale clima dell’ambiente interno.
Regola la temperatura.
Regola la ventilazione e l’illuminazione in base alle condizioni esterne garantendo così un’efficienza energetica sostenibile.
Si protegge dalle intemperie e controlla l’accesso all’edificio.
Comfort, efficienza energetica e sicurezza.
Configurato come desiderato.
Installato velocemente.
Adattabile in modo flessibile.
Fino all’80% di cavi in meno.
Economico.
Massima classificazione di sicurezza possibile.
Tutto da un unico fornitore.
Automazione degli edifici con il sistema a cavo piatto di Woertz
L’installazione di edifici di Woertz KNX offre, da un unico fornitore, delle soluzioni complete dotate di attuatori KNX, sensori e cablaggio per sistemi KNX centralizzati e decentralizzati.
Ci siamo posti l’obiettivo di realizzare un’automazione degli edifici che consenta di risparmiare energia e materiali.
Ciò è reso possibile grazie all’intelligenza decentralizzata presente nel nostro sistema a cavo piatto.
I vantaggi
- Ridotto consumo di risorse
Fino all’80% di cavo in meno! - Economico
Meno cavo, meno lavoro, meno costi - Progettazione semplice
Dati ed energia in un unico cavo - Veloce
I collegamenti sono montati senza tagliare il cavo. - Flessibile
Facilmente espandibile in qualsiasi momento e luogo - Esclusione degli errori di scambio
Sicurezza dell’installazione grazie alla codifica del sistema
La soluzione innovativa

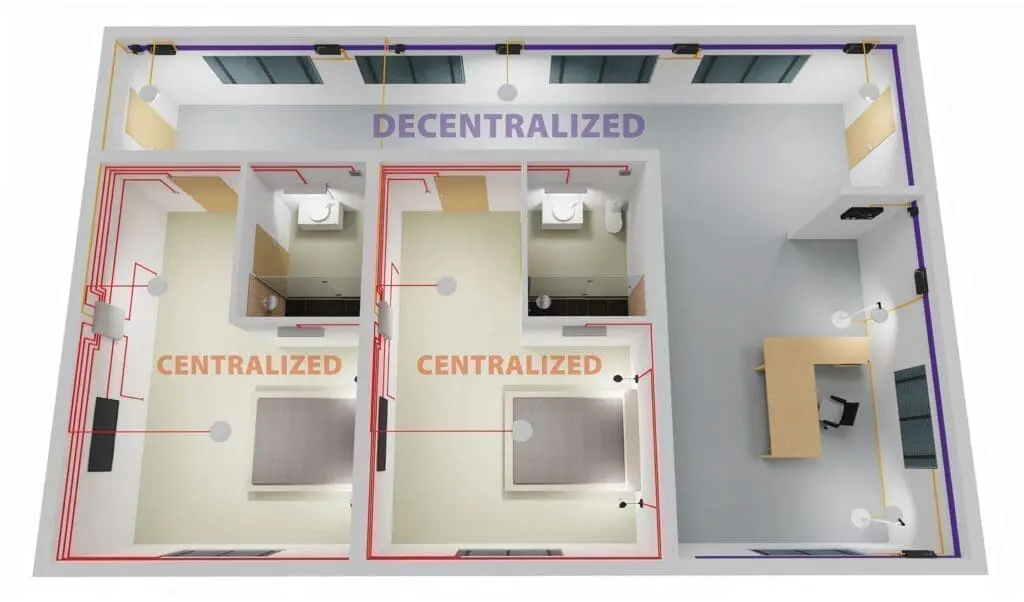

Cablaggio degli edifici dotato d’intelligenza decentralizzata e centralizzata combinata

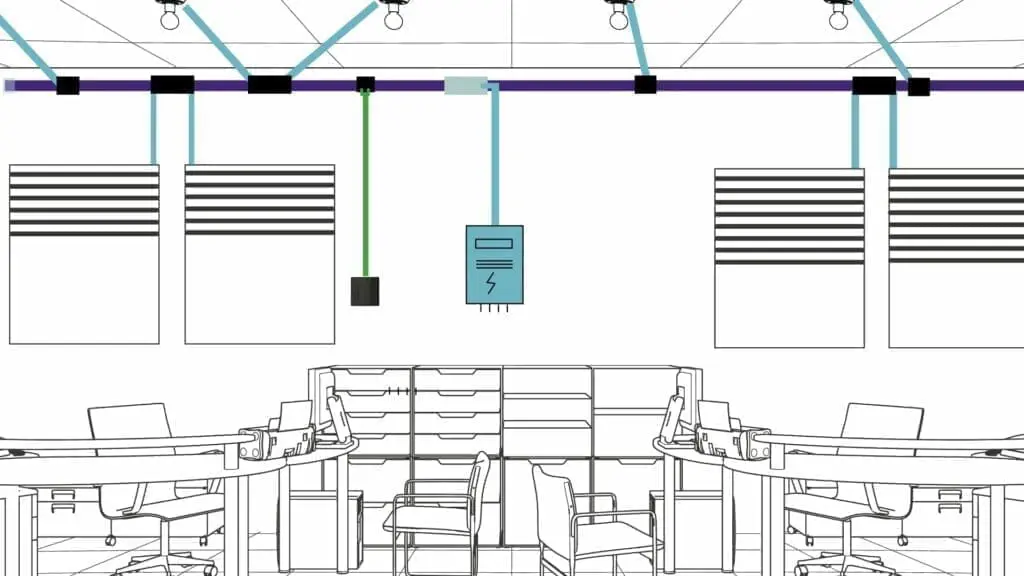

Installazione decentralizzata
Il sistema decentralizzato di Woertz è ideale per grandi spazi, corridoi e per l’allacciamento dei box d’interni di Woertz in spazi piccoli e modulari.

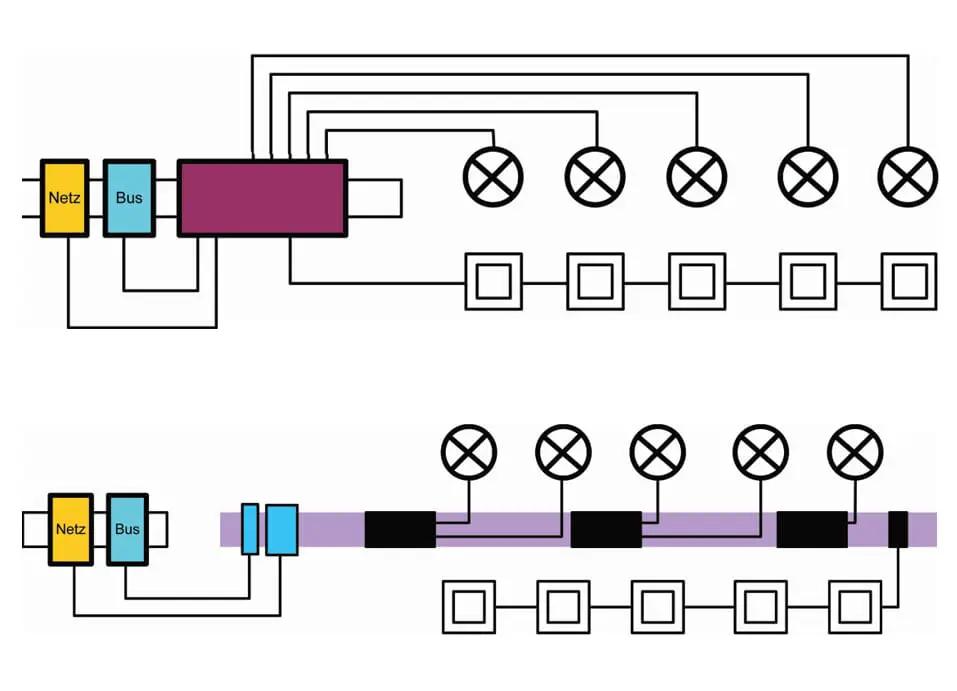

L’installazione decentralizzata dotata di intelligenza distribuita nei sistemi a cavo piatto di Woertz consente un’installazione senza quadro elettrico centrale.
Elementi e fusibili vengono posizionati direttamente sul cavo.
Tutti gli attuatori e i sensori di Woertz sono collegati direttamente tra loro con un unico cavo piatto e garantiscono un funzionamento a risparmio energetico.
Ciò consente di risparmiare fino all’80% della quantità di cavo rispetto alle installazioni tradizionali.
Questo non solo preserva le risorse in modo significativo, ma garantisce anche tempi d’installazione rapidi e un rischio di errore molto ridotto.
Vantaggi dell’installazione degli edifici decentralizzata
- Risparmio fino all’80% della quantità di cavi
- Espandibile in modo flessibile in qualsiasi momento con singoli sensori o componenti
- Enorme risparmio di tempo durante la fase di montaggio grazie alla tecnologia piercing
- Rilevamento dell’interruttore di finecorsa del motore per misurazioni automatiche del tempo di propagazione
- Funzioni logiche integrate
- Comando delle uscite indipendente
- Comportamento regolabile in caso d’interruzione e ripristino dell’alimentazione della tensione del bus
- Azionamento manuale sul dispositivo (pulsante di prova) per verificare il funzionamento e il senso di rotazione
- Molteplici funzioni di controllo e connettori a spina codificati meccanicamente
- Comando centralizzato di tutte le uscite delle veneziane (comandi da una stazione meteorologica)
- Assegnazioni fino a 3 diversi oggetti di sicurezza (ad esempio per vento, pioggia, allarme)

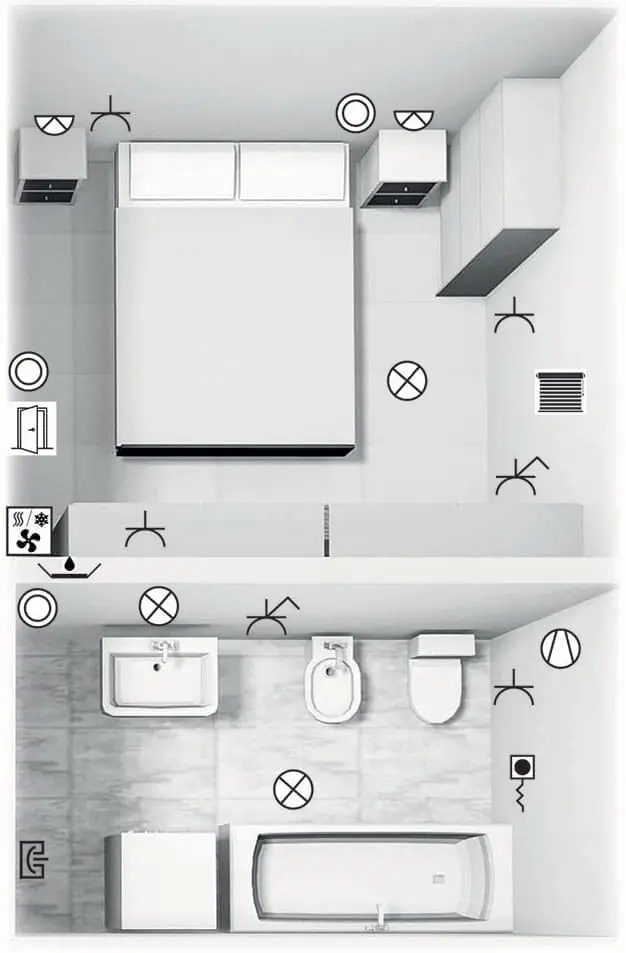

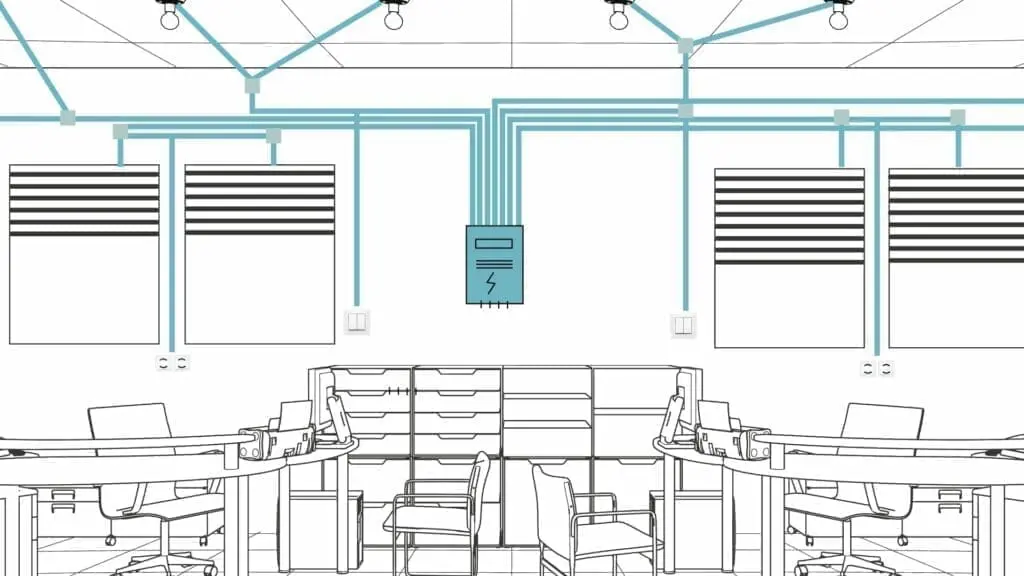

Installazione centralizzata
La gestione da un punto centrale è ideale per ambienti di piccole dimensioni.
Il box d’interni preprogrammato e compatto, dotato di cablaggio a spina e fusibile integrato consente il controllo centralizzato delle utenze e dei sensori collegati.
Combinazione installazione decentralizzata e centralizzata
La gestione da un punto centrale è ideale per ambienti di piccole dimensioni.
Il box d’interni preprogrammato e compatto, dotato di cablaggio a spina e fusibile integrato consente il controllo centralizzato delle utenze e dei sensori collegati.
I cablaggi preprogrammati delle camere possono essere installati più volte in un tempo molto breve.

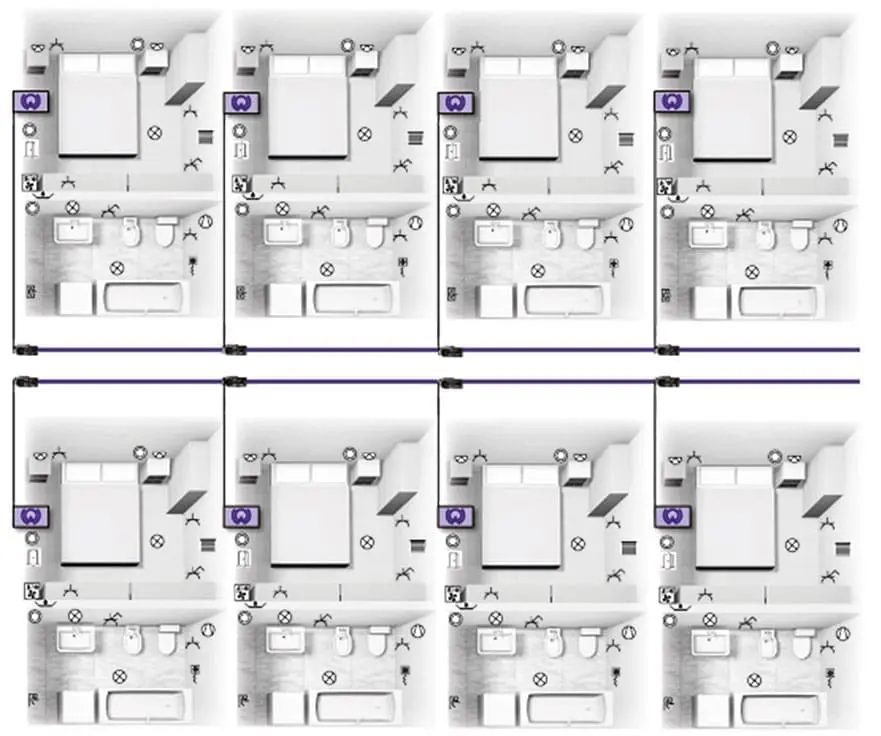

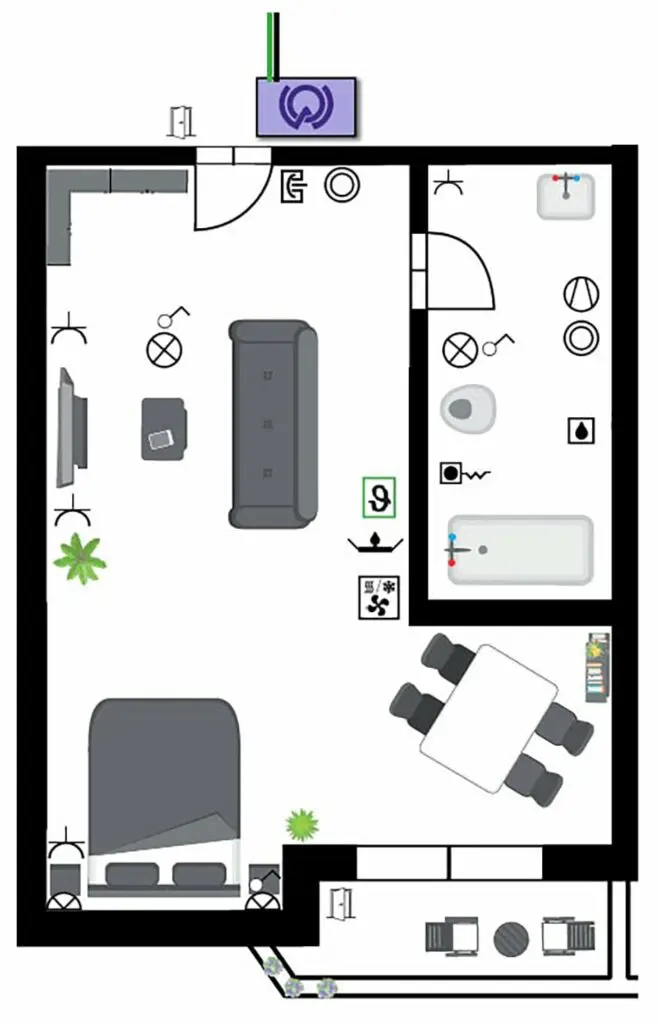

Installazione elettrica modulare per uffici, hotel, camere di ospedali e costruzioni navali
La modularità è uno standard nelle odierne costruzioni navali.
I grandi progetti richiedono sistemi facili e veloci da montare.
I box d’interni di Woertz per l’automazione degli ambienti forniscono una soluzione facile e priva di complicazioni.
- Installazione in loco più veloce e flessibile
- Il sistema di cavi piatti preassemblati con scatole di connessione premontate consente un assemblaggio più efficiente
- Sistema certificato DNV GL
- Soluzione di cablaggio completa da un unico fornitore
- Integrazione del cablaggio decentralizzato con il sistema a cavo piatto di Woertz

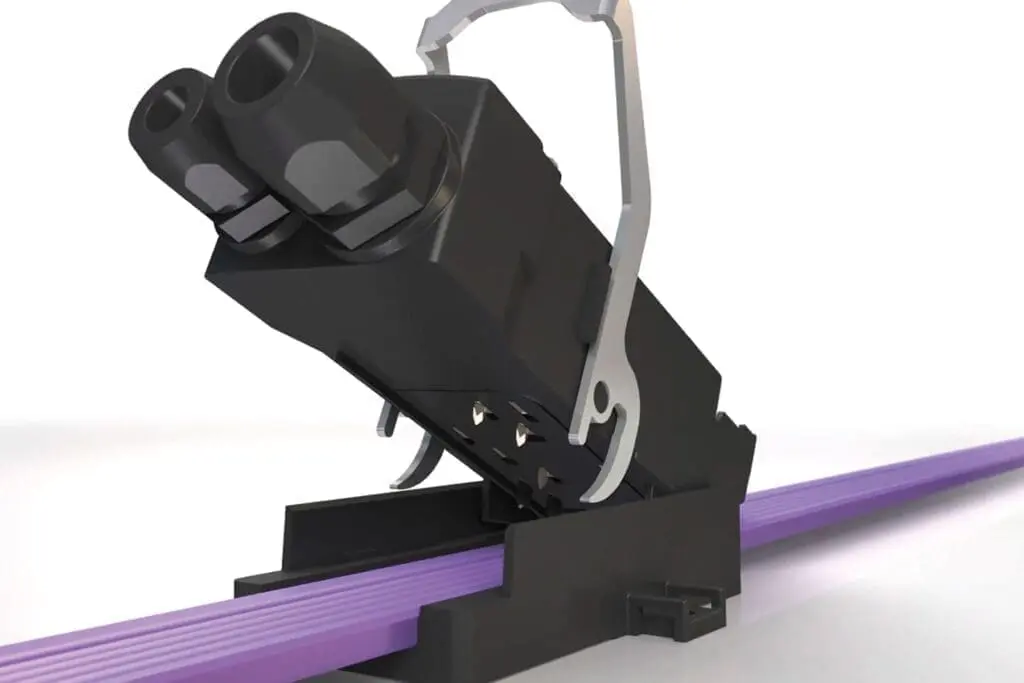

Contatto piercing del metodo a cavo piatto
Con la tecnologia piercing sono possibili derivazioni senza interruzione del cavo piatto e senza l’utilizzo di attrezzi specifici.
Il contatto avviene utilizzando la tecnica del coltello, in cui la vite a punta penetra nell’isolamento e raggiunge il trefolo del cavo.
L’allungamento crea la pressione di contatto che favorisce la trasmissione di energia elettrica tra i fili metallici e garantisce un basso livello di resistività.
Il sistema a cavo piatto consente un’installazione sostenibile per il cablaggio degli edifici.
Sistemi di prodotto per l’automazione degli edifici

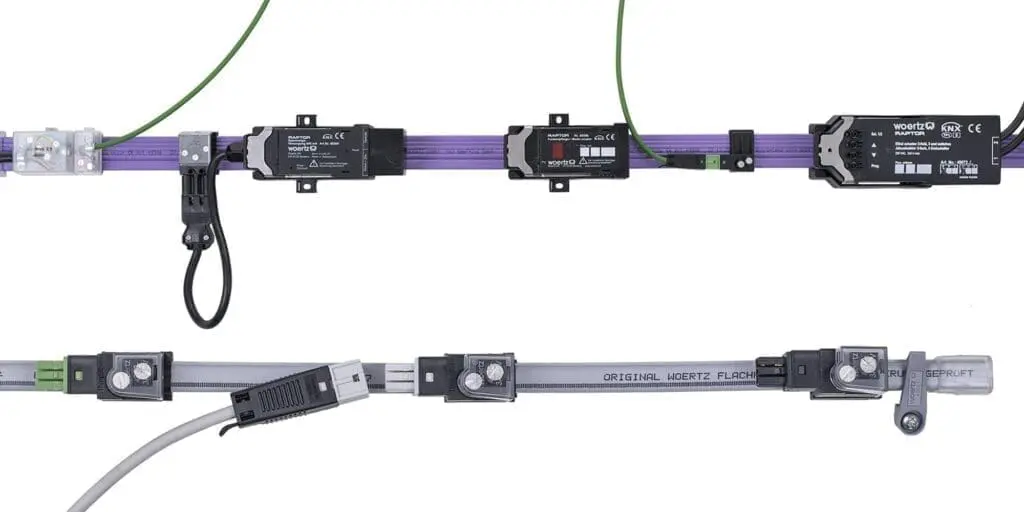

Attuatori per sistemi a cavo piatto – KNX
KNX è un sistema bus standardizzato secondo gli standard internazionali.
Regola la comunicazione affidabile di un massimo di 14.400 sensori e attuatori per mezzo di telegrammi tramite il cavo bus integrato nel cavo piatto.
Il KNX controlla, ad esempio, l’illuminazione e le veneziane o i dispositivi di schermatura, il riscaldamento, nonché gli impianti di chiusura e di allarme.
Tramite KNX è possibile effettuare anche il monitoraggio e il comando a distanza dell’edificio.
Al momento, KNX viene installato principalmente in nuovi immobili ad uso abitativo e fabbricati funzionali, tuttavia può anche essere installato, a posteriori, in caso di ammodernamento di vecchi edifici.

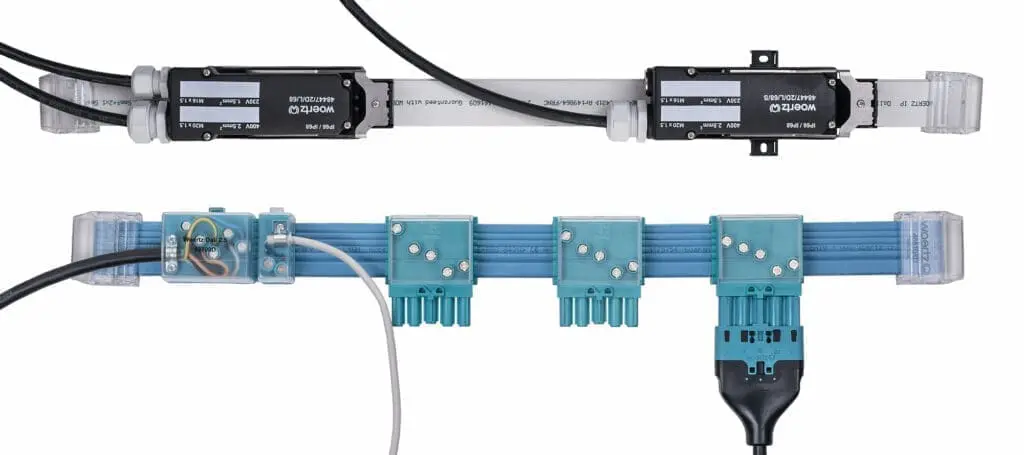

Sistema a cavo piatto DALI
DALI (Digital Addressable Lighting Interface) è un protocollo di controllo per il comando delle unità di alimentazione digitali e di illuminazione negli edifici, ad esempio per lampade con trasformatori elettronici, dispositivi elettronici di pre-commutazione o dimmer elettronici di potenza.
I dispositivi operativi che dispongono di un’interfaccia DALI possono essere controllati separatamente l’uno dall’altro tramite indirizzi abbreviati DALI.
Un dispositivo di controllo DALI o un gateway DALI può interrogare lo stato delle sorgenti luminose o dei dispositivi di comando di una luce tramite lo scambio di dati bidirezionale.
DALI può essere utilizzato come “sistema ad isola” con un massimo di 64 dispositivi operativi o come sottosistema tramite gateway DALI nei moderni sistemi di automazione degli edifici.

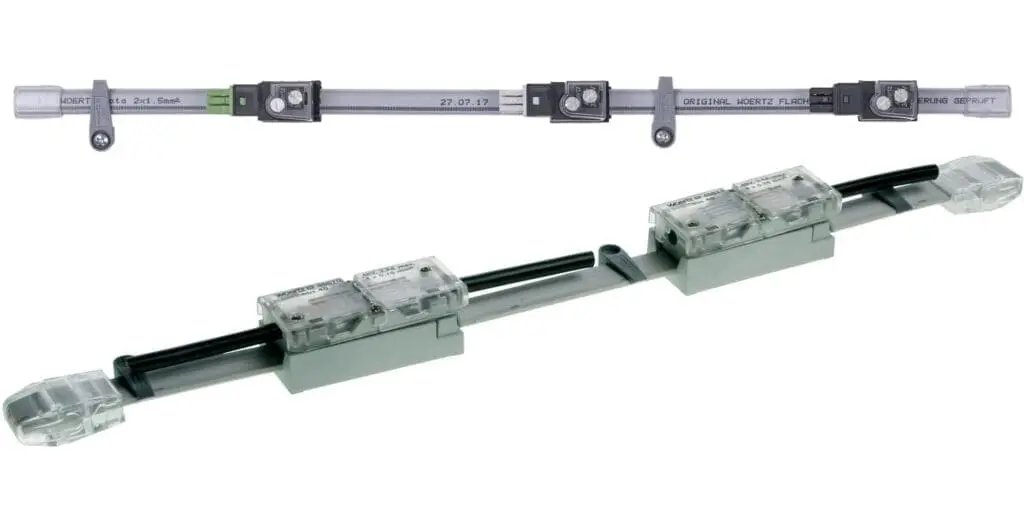

Sistema a cavo piatto Bus / Multibus
Questi sistemi a cavo piatto con cavo bus consentono un’ampia varietà di funzioni nell’automazione degli edifici per applicazioni LON o SMI.
LON (Local Operating Network) è un sistema bus di campo utilizzato principalmente nell’automazione degli edifici.
Questo sistema di bus proviene originariamente dagli Stati Uniti ed è stato sviluppato intorno al 1990.
Consente lo scambio neutrale di informazioni tra impianti e dispositivi di diversi produttori e indipendentemente dalle applicazioni.
Sistema a cavo piatto SMI
Azionamenti SMI 230 VAC o LoVo con sistema a cavo piatto IP20/40 o IP66/68.
SMI (Standard Motor Interface) è un sistema bus di campo per il comando di azionamenti elettronici (motori passo-passo) per veneziane, tapparelle o finestre e prese d’aria.
Può funzionare da solo, tuttavia, di norma è integrato in sistemi bus superiori come KNX.
Oltre al cablaggio più semplice, la capacità di feedback è un vantaggio significativo rispetto agli azionamenti convenzionali.
