Installazione elettrica del futuro
Per le installazioni elettriche, i nostri sistemi di cavi piatti preassemblati offrono efficienza, convenienza e sicurezza, con connessioni testate che eliminano virtualmente i guasti. Ideali per grandi progetti e installazioni di mobilità elettrica.
Il preassemblaggio è il futuro dell’installazione elettrica
Il preassemblaggio è il futuro dell’installazione elettrica
I vantaggi
- Efficiente
L’installazione è ridotta al minimo indispensabile. - Comodo
In loco si deve solo innestare secondo il progetto. - Collaudato

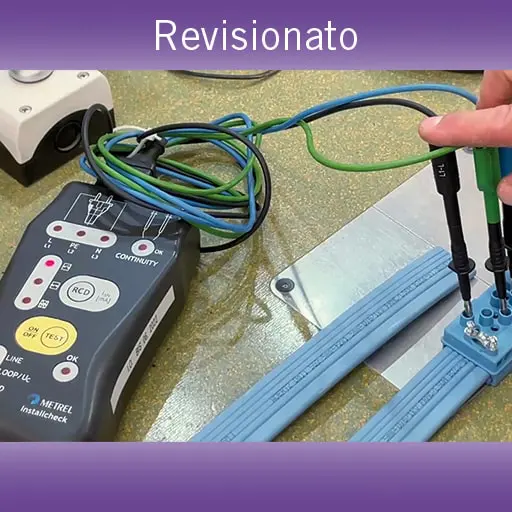

I punti di contatto vengono più volte collaudati dalla ditta. - Sicuro
Gli errori sono praticamente impossibili.
Efficienza e sicurezza
Woertz fornisce al cantiere trefoli di cavi piatti completi e dotati di scatole di alimentazione e scatole di derivazione preassemblate, etichettate e testate che devono soltanto essere assemblate dall’installatore e innestate tra loro secondo il progetto. In loco, non c’è bisogno di un grande lavoro d’ingegno e la possibilità di errori è significativamente ridotta.
Soprattutto nei grandi progetti, che prevedono locali realizzati in serie e numerosi piani, l’installazione elettrica è drasticamente accelerata e i costi notevolmente ridotti.
Progettazione semplice – classica o digitale con BIM
L’elenco della dotazione di cavi per il preassemblaggio può essere esportato direttamente dal software BIM o inserito in una tabella utilizzando i dati Woertz BIM dal catalogo web.
Preassemblaggio con cavo piatto versus installazione elettrica a spina
Rispetto all’installazione elettrica a spina, il metodo del cavo piatto preassemblato è più efficiente dal punto di vista energetico, più sicuro, più veloce ed economico.
Nell’installazione elettrica a spina, la linea principale sotto tensione viene interrotta e la corrente viene instradata attraverso i punti di contatto multipli di un connettore a spina (cavo-spina, spina-presa, presa-cavo). Ciò comporta una notevole perdita di tensione e la rispettiva dispersione di corrente. I punti di contatto sono sempre anche punti deboli. In particolare, in caso di guasto, i punti di contatto disposti in serie causano un’interruzione di corrente su larga scala. Inoltre, le linee di collegamento sono solitamente disponibili solo in lunghezze standard, il che causa inutili lunghezze dei cavi in eccesso.
Con il metodo del cavo piatto, la linea principale sotto tensione non viene interrotta. Il flusso di corrente ottimale è sempre garantito. I malfunzionamenti in un punto di contatto interessano esclusivamente quel punto di contatto e non l’intero sistema. Le derivazioni si possono realizzate ovunque sul cavo. Non ci sono lunghezze in eccesso. In qualsiasi momento si possono applicare delle derivazioni aggiuntive. Inoltre, il metodo a cavo piatto preassemblato è più rapido da installare ed è progettato in modo più chiaro rispetto all’installazione elettrica a spina che prevede numerosi cavi e connettori.
Esempi di applicazione preassemblaggio

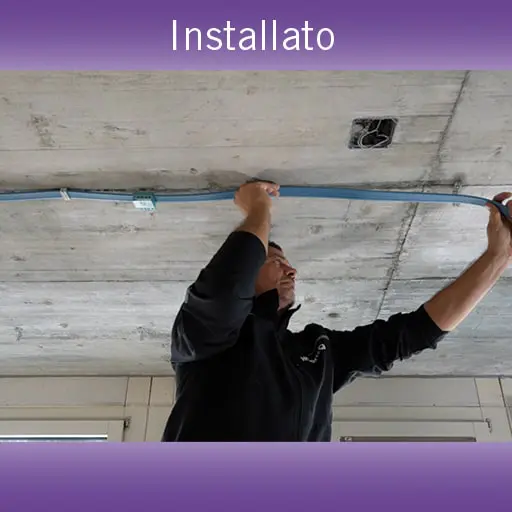

Installazione del cavo piatto preassemblato

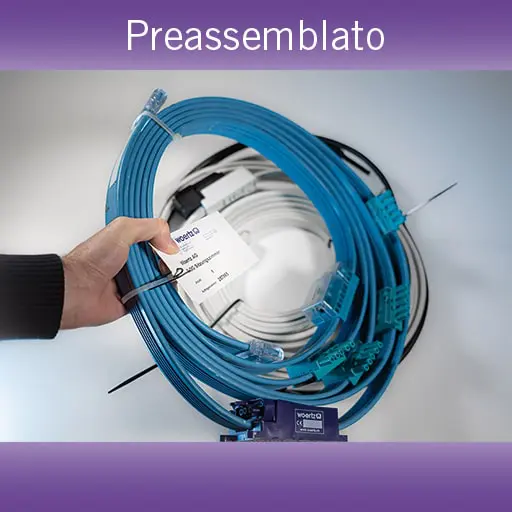

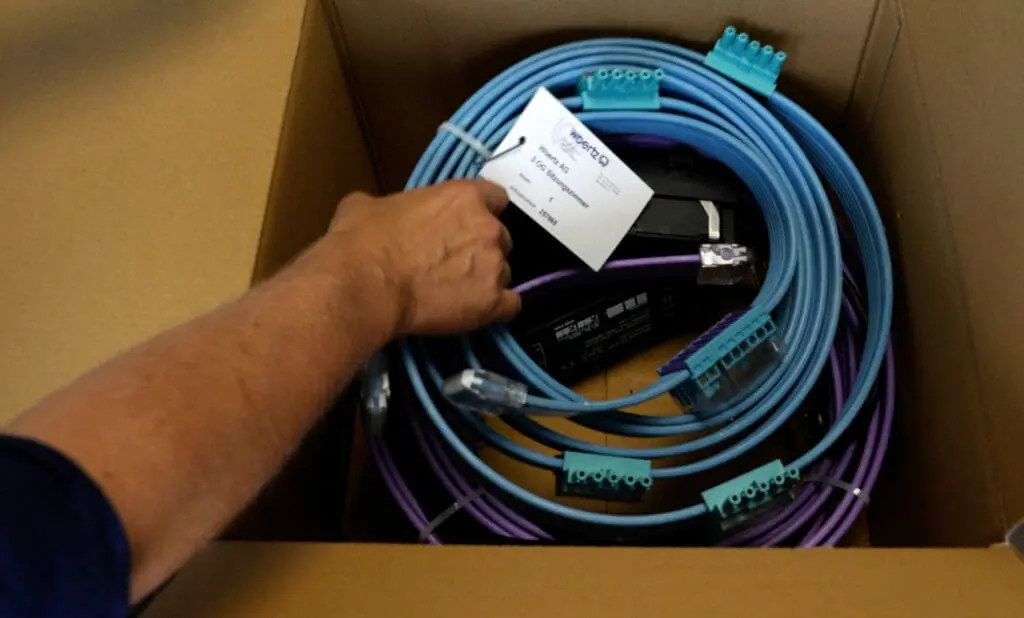

I trefoli dei cavi piatti preassemblati vengono consegnati al cantiere nei tempi previsti, dopo essere già stati più volte collaudati ed etichettati.
Devono soltanto essere fissati e innestati con le utenze. .

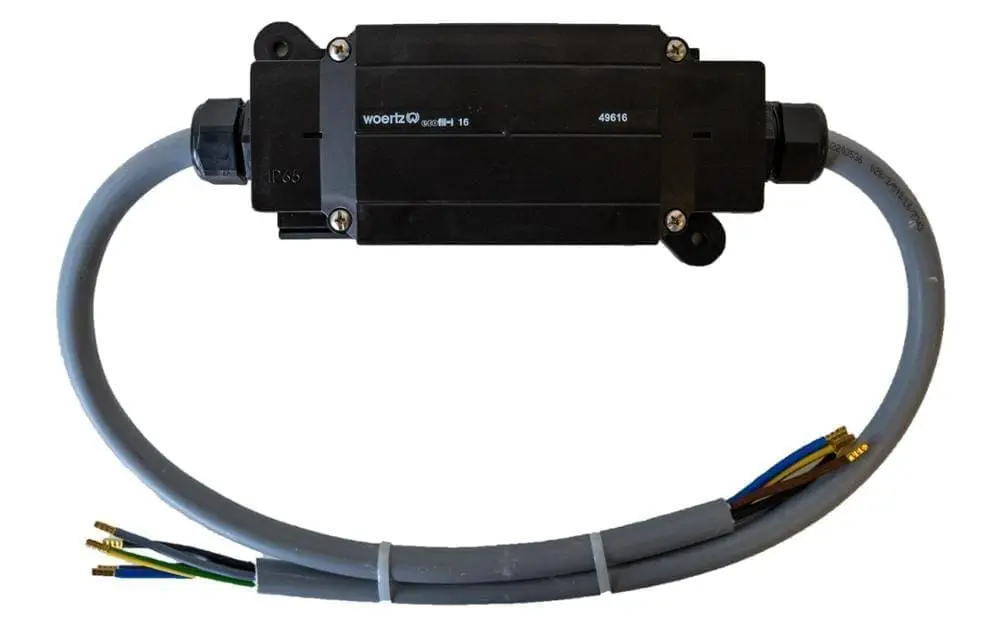

Le scatole di derivazione preassemblate e dotate di cavo di uscita già montato per le stazioni di ricarica consentono di risparmiare fino al 300% del tempo d’installazione. Le scatole di derivazione possono anche essere pre-montate sul cavo piatto. Il cavo deve soltanto essere fissato al muro con le staffe e il cavo in uscita, già spellato, deve essere collegato alle stazioni di ricarica. .
